Folie 36 von 48
Notizen:

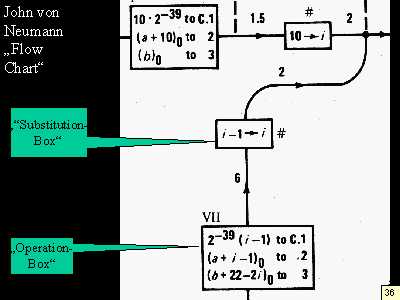

(36) die "Substitution Boxes", die wiederum keine Codeanweisung beinhalten,
sondern den Codierern der darunter liegenden Operation-Box nur sagen soll,
daß der Index des Arrays jetzt um 1 vermindert ist, i also nach dem
ersten Durchlauf nicht mehr 10, sondern die Zahl 9 als Wert hat. Beachten
Sie auch die überaus kryptische Weise, wie das Array, das von Neumann
ja eben nicht als Datenstruktur, sondern als numerische Kalkulation von
Werten und Speicherstellen anschreibt, heruntergezählt wird.
Die flow-charts von von Neumann sind keine grafische Programmiersprache.
Sie repräsentieren die Planung und Kommutation von Operationen, aber
nicht deren Codierung. Der Plan soll der Codierin oder dem Codierer Hinweise
darauf geben, was mit den operativen Variablen und Speicherwerten in den
zu codierenden Blöcken geschieht. Mehr nicht.
