Folie 34 von 48
Notizen:

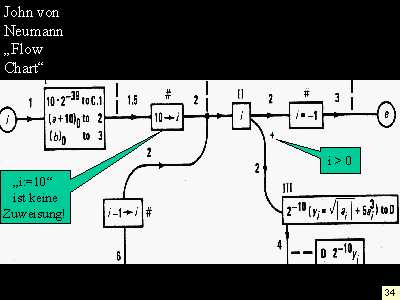

(34) Kern des "flow diagram" ist eine Schleife, die von i nach e führt.
Man kann da nur auf die alte, griechische Bedeutung des Wortes diágramma
verweisen, das auch Tonart heißt. Lesen Sie also dieses Flußdiagramm
eher als eine Partitur, denn als eine schriftliche Notation von Sprache.
Die rechteckigen Boxen repräsentieren eine Art mathematische Orchestration
des Werks, wobei die einzelnen Stimmen und Instrumentationen ganz verschiedene
Funktionen haben. Neumann arbeitet mit 40 Bit-Worten. "10*2 hoch minus
39 to C.1", bedeutet also: zehn 40-Bit-Worte anlegen im Speicherbereich
C.1. Es gibt vier Boxentypen in dieser Diagrammatik:
